フィンパターン一覧表
NO 型名 穴径 列ピッチ 段ピッチ 配列 材質 寸法 使用板厚 カラーハイト 表面形状 方式 調達

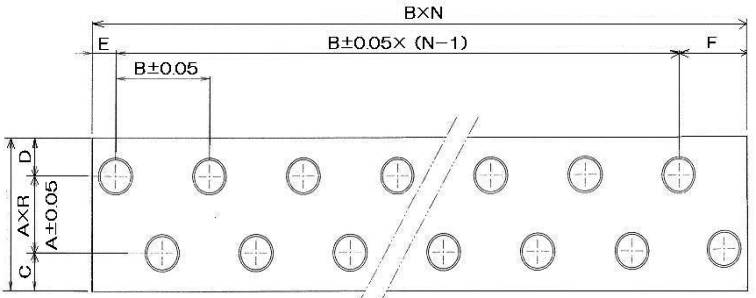

A B C D E F フラット コルゲート ルーバー リング スリット ワッフル 拡管 圧入 自社
1 1/4×12R×1P 6.55 16 19.05 千鳥 AL 16 19.05 8 8 9.5 19.05 0.115～0.2ｍｍ 1.2～4.7 〇 〇 　 　 　 　 〇   〇
2 7×12Ｒ×1P 7.3 18.2 21 千鳥 AL 18.2 21 9.1 9.1 5.25 15.75 0.115～0.18ｍｍ 1.2～6.0 〇 〇 　 　 　 　 〇   〇
3 7×6Ｒ×1P 7.3 36.4 42 千鳥 AL 36.4 42 9.1 9.1 5.25 15.75 0.115～0.18ｍｍ 1.2～6.0 〇 〇 　 　 　 　 〇   〇
4 8×12R×1P 8.45 17.3 20 千鳥 AL 17.3 20 8.65 8.65 5 15 0.18～0.2ｍｍ 1.2～5.7 〇 〇 　 　 　 　 〇 　 〇
5 5/16×12R×1P 8.23 19.05 25.4 千鳥 AL 19.05 25.4 9.25 9.25 6.35 19.05 0.12～0.18ｍｍ 2.0～5.0 〇 〇 〇 　 　 　 〇 　 〇
6 3/8×36R×2P 9.88 21.65 25 千鳥 AL･CU 21.65 25 10.825 10.825 6.25 18.75 0.115～0.2ｍｍ 1.5～6.35 〇 〇 〇 　 　 　 〇 　 〇
7 3/8×12R×1P 9.88 22 25.4 千鳥 AL･CU 22 25.4 11 11 6.35 19.5 0.115～0.2ｍｍ 1.5～6.35 〇 〇 〇 　 　 　 〇 　 〇
8 3/8×12R×1P 9.88 19.05 25.4 千鳥 AL･CU 19.05 25.4 9.525 9.525 6.35 19.05 0.115～0.2ｍｍ 1.5～6.35 〇 〇 〇 　 　 　 〇   〇
9 3/8×12R×1P 9.88 22 25.4 千鳥 AL 22 25.4 11 11 6.35 19.05 0.13～0.28ｍｍ 1.5～10.0 〇 〇   　 　 　 〇 　 〇
10 3/8×6R×1P 9.88 44 50.8 千鳥 AL 44 50.8 11 11 6.35 19.05 0.13～0.28ｍｍ 1.5～10.0 〇 〇   　 　 　 〇 　 〇
11 1/2×6R×1P 13.2 33 38.1 千鳥 AL 33 38.1 16.5 16.5 9.525 28.575 0.13～0.25ｍｍ 2.0～11.5 〇 〇   　 　 　 〇 　 〇
12 5/8×12R×2P 15.9 33 38.1 千鳥 AL 33 38.1 16.5 16.5 9.525 28.575 0.3～0.18ｍｍ 2.0～4.5 〇 〇 　 　 　 　 〇   〇
13 5/8×6R×1P 16.3 50 50 千鳥 AL 50 50 25 25 12.5 37.5 0.15～0.28mm 3.5～13.5 〇 〇 　   　 　 〇 　 〇
14 3/8×4R×1P 9.88 21.65 25 千鳥 AL･CU 21.65 25 10.825 10.825 6.25 18.75 0.2mm 2.2～希望値の圧入 〇   　   　 　 〇 　 〇
15 3/8×1～4R×1P 　 25 25 並列 AL･CU 25 25 12.5 12.5 12.5 12.5 0.3ｍｍ 2.2～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
16 1/2×1～4R×1P 　 25 25 並列 AL 25 25 12.5 12.5 12.5 12.5 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
17 1/2×1～4R×1P 　 38 50 千鳥 AL 38 50 25 25 12.5 37.5 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
18 5/8×1～4R×1P 　 38 38 並列 AL･CU 38 38 19 19 19 19 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
19 5/8×1～4R×1P 　 33 38 千鳥 AL･CU 33 38 16.5 16.5 9.5 28.5 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
20 5/8×1～4R×1P 　 38 50 千鳥 AL 38 50 25 25 12.5 37.5 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
21 5/8×1～4R×1P 　 50 50 千鳥 AL･CU 50 50 25 25 12.5 37.5 0.25ｍｍ 2.5～希望値の圧入 〇 〇 　 　 　 　 　 〇 〇
22 5/8×1～4R×1P 　 50 50 並列 AL 50 50 25 25 25 25 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
23 5/8×1～4R×1P 　 76 76 並列 AL 76 76 38 38 38 38 0.3ｍｍ 2.5～希望値の圧入 〇 　 　 　 　 　 　 〇 〇
24 1×2R×1P 25.9 44 80 並列 AL 44 80 22 22 40 40 0.2ｍｍ 2.0～4.0(参考) 〇     　 　 　 〇 　 〇
25 3/8×12R×1P 9.88 25.4 25.4 並列 AL･CU 25.4 25.4 12.7 12.7 12.7 12.7 0.15～0.2ｍｍ 2.0～5.0 〇 〇   　 　 　 〇 　 購入
26 3/8×8R×1P 9.88 25.4 25.4 並列 AL 25.4 25.4 12.7 12.7 12.7 12.7 0.15～0.18ｍｍ 2.0～4.0 〇     〇 　 　 〇 　 購入
27 1/2×2列、3列 13.2 38.1 38.1 千鳥 AL 38.1 38.1 19.5 19.5 9.525 28.575 0.18ｍｍ 2.0～5.5 〇 　 　 　 　 　 〇 　 購入
28 1/2×8R×1P 13.1 33 38 千鳥 AL 33 38 16.5 16.5 9.5 28.5 0.18～0.2ｍｍ 4.0～10.2 〇 〇 〇 　 　 　 〇 　 購入
29 1/2×8R×1P 13.1 33 38 千鳥 AL 33 38 16.5 16.5 9.5 28.5 0.15～0.2ｍｍ 2.0～4.0～6.0 〇 〇 〇 　 　 　 〇 　 購入
30 5/8×10R×1P 16.3 40 38 千鳥 AL･CU 40 38 20 20 9.5 28.5 0.13～0.225 2.1～6.5 〇 〇 　 　 　 　 〇 　 購入
32 5/8×6R×1P 16.3 40 38 千鳥 AL 40 38 20 20 9.5 28.5 0.15～0.18ｍｍ 4.5～7.0 〇 　 　 　 　 　 〇 　 購入
33 5/8×8R×1P 16.3 33 38 千鳥 AL･CU 33 38 16.5 16.5 9.5 28.5 0.13～0.225 2.0～6.5 〇 〇 　 　 　 　 〇 　 購入
34 5/8×8R×2P 16.25 33 38.1 千鳥 AL･CU 33 38.1 16.5 16.5 9.525 28.575 0.15～0.18ｍｍ 2.0～3.6 〇   〇 　 〇 　 〇 　 購入
35 5/8×6R×1P 16.3 50 50 千鳥 AL･CU 50 50 25 25 12.5 37.5 0.15～0.25ｍｍ 4.3～8.0 〇 　 　 〇 　 　 〇 　 購入
36 5/8×8R×2P 15.9 38.1 37.5 千鳥 AL 38.1 37.5 19.5 19.5 9.375 28.13 0.15～0.18ｍｍ 2.0～4.0～5.0 〇 〇 　 　 　 〇 〇 　 購入
37 5/8×4，6段(V型) 16.3 38 50 並列 AL 38 50 19 19 25 25 0.2ｍｍ 2.9 〇 　 　 　 　 　 〇 　 購入
